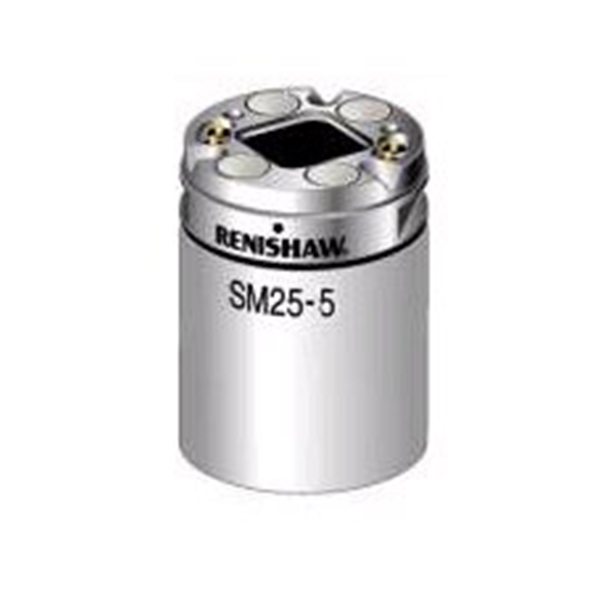

SM25-5/SP25M сканирующий датчик RENISHAW
Система SP25M заключает два датчика в одном корпусе. Пользователь имеет возможность выбирать нужный вариант из пяти сканирующих модулей (в которые могут устанавливаться щупы М3 длиной от 20 до 400 мм) или же работать с переходным модулем, совместимым с измерительными модулями серии ТР20 компании Renishaw. Тем самым обеспечивается возможность выполнения одной и той же системой как сканирования, так и измерений контактным триггерным датчиком. Компактность устройства SP25M и автоматическое стыковочное соединение делают эту систему совместимой с измерительными головками PH10M PLUS / PH10MQ PLUS и PH6M. Она может также устанавливаться на многопроводный удлинитель. Использование комбинаций всех этих узлов обеспечивает превосходные возможности доступа к различным поверхностям деталей.
ООО «Эффективное производство» - официальный партнер компании RENISHAW в России
| Основное назначение | сканирование по трем осям (X, Y, Z) контактные триггерные датчики с использованием модулей TP20 |
|
| Диапазон измерений | ± 0,5 мм во всех направлениях | |
| Диапазон перебега | X, Y | ±2 мм |
| +Z | 1,7 мм | |
| -Z | 1,2 мм | |
| Разрешение | <0,1 мкм | |
| Жёсткость пужины | Номинально 0,6 Н / мм - при использовании кратчайшего щупа Номинально 0,2 Н / мм - при использовании самого длинного щупа |
|
| Размеры датчика | Ø25 мм × длина зависит от используемого модуля | |
| Вес | датчик SP25M | 65 г |
| модуль SM25-1 | 35 г | |
| модуль SM25-2 | 40 г | |
| модуль SM25-3 | 49 г | |
| модуль SM25-4 | 71 г | |
| модуль SM25-5 | 45 г | |
| модуль TM25-20 | 40 г | |
| Эффективная длина щупа (Всегда соблюдайте указанный диапазон длин для используемого модуля. Используйте щупы Renishaw серии M3) |
SM25-1 + SH25-1 = EWL 20 мм - 50 мм со щупом 20 мм - 50 мм SM25-2 + SH25-2 / SH25-2A = EWL 50 мм - 105 мм со щупом 20 мм - 75 мм SM25-3 + SH25-3 / SH25-3A = EWL 120 мм - 200 мм со щупом 20 мм - 100 мм SM25-4 + SH25-4 / SH25-4A = EWL 220 мм - 400 мм со щупом 20 мм - 200 мм SM25-5 + SH25-5 = EWL 20 мм - 100 мм со щупом 20 мм - 100 мм |
|
| Защита от столкновений | ±X, ±Y, -Z | через вырывание модуля или держателя щупа |
| +Z | с помощью встроенного жесткого упора | |
| Метод монтажа | мультиконтактное автоматическое стыковочное соединение | |
| Выходные сигналы | нелинейные и неортогональные аналоговые выходы - коэффициенты усиления и разрешения не фиксированы | |
| Range (мм) | EWL (мм) | |
| SM25-1 SH25-1 |
20 - 50 | 20 - 50 |
| SM25-2 SH25-2 |
20 - 75 | 50 - 105 |
| SM25-2 SH25-2A |
20 - 75 | 50 - 105 |
| SM25-3 SH25-3 |
20 - 100 | 120 - 200 |
| SM25-3 SH25-3A |
20 - 100 | 120 - 200 |
| SM25-4 SH25-4 |
20 - 200 | 220 - 400 |
| SM25-4 SH25-4A |
20 - 200 | 220 - 400 |
| SM25-5 SH25-5 |
20 - 100 | 20 - 100 |
